1 Les bases du réseau local
Dans un réseau local (LAN), les appareils doivent pouvoir communiquer entre eux de manière organisée et fiable. Pour cela, ils utilisent principalement une technologie appelée Ethernet.
Ethernet est le protocole le plus utilisé dans les réseaux locaux filaires. Il définit comment les données sont envoyées sur le câble, comment elles sont structurées et comment les équipements s’identifient entre eux.
Grâce à Ethernet, des ordinateurs, serveurs, imprimantes ou switchs peuvent communiquer au sein d’un même réseau local.
2 Les adresses MAC
Chaque interface réseau (carte Wi-Fi ou Filaire) possède une adresse MAC (Media Access Control). Cette adresse est dite adresse physique : elle est liée à la carte réseau, elle est censée être unique et ne peut pas être modifiée.
En pratique, il existe des moyens de modifier son adresse MAC (MAC spoofing), souvent utilisés en cybersécurité ou par des attaquants.
Cette adresse permet d’identifier physiquement les appareils au sein du réseau local. Les adresses MAC sont codées sur 6 octets (48 bits) et représentées en hexadécimal.
Exemple : 00:1A:2B:3C:4D:5E
3 Comment fonctionne Ethernet ?
Pour envoyer des données, un équipement place celles-ci dans une trame Ethernet. Dans cette trame, il ajoute :

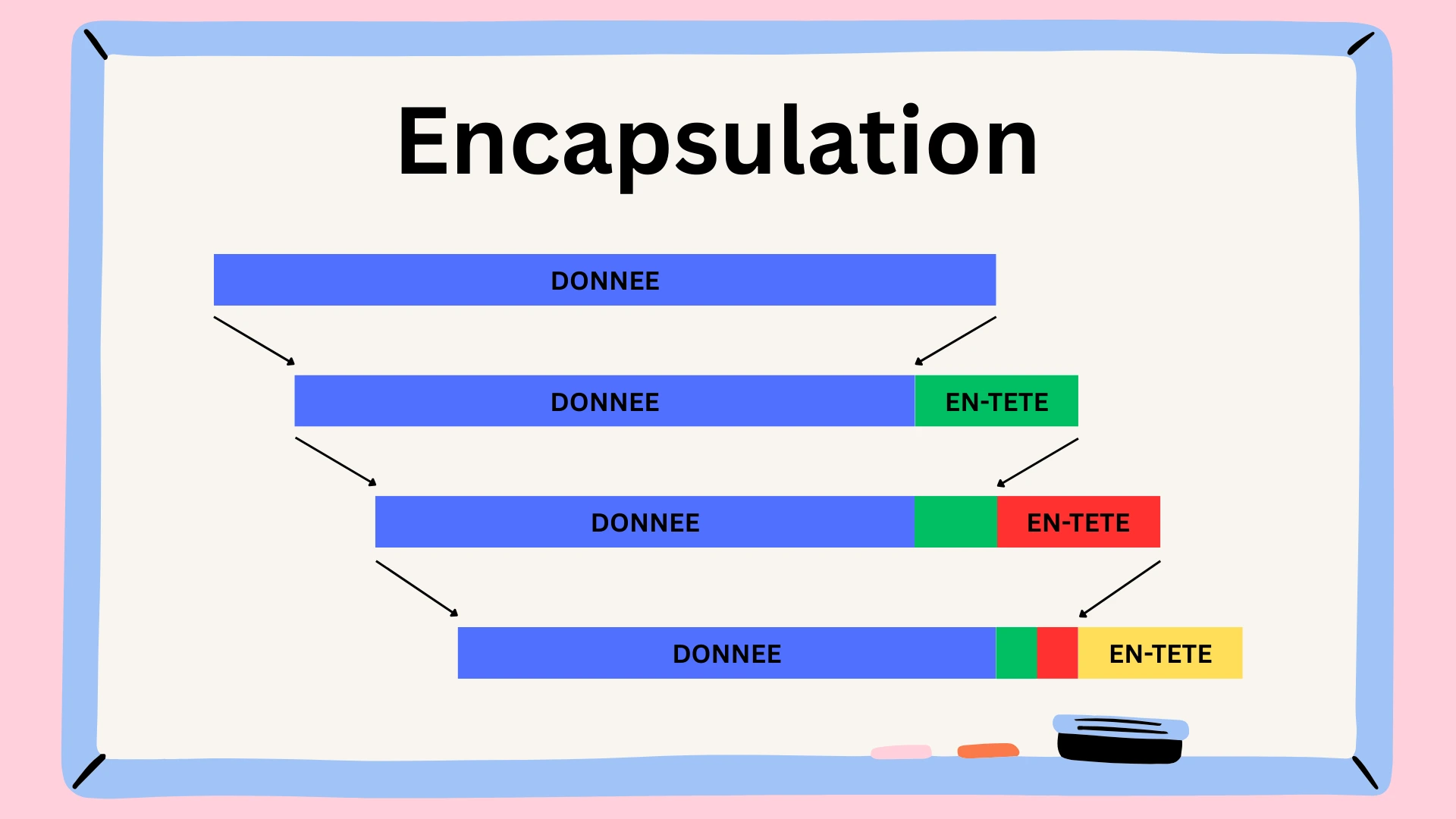

Ce mécanisme s’appelle l’encapsulation : les données sont “emballées” dans une structure qui permet leur transport sur le réseau.
Dans cette trame, il ajoute :
- Son adresse MAC source (sa propre adresse)
- Une adresse MAC destination
Il indique son adresse source afin que le destinataire puisse lui répondre. Sans cette information, les autres équipements ne pourraient pas renvoyer les données à l’expéditeur.

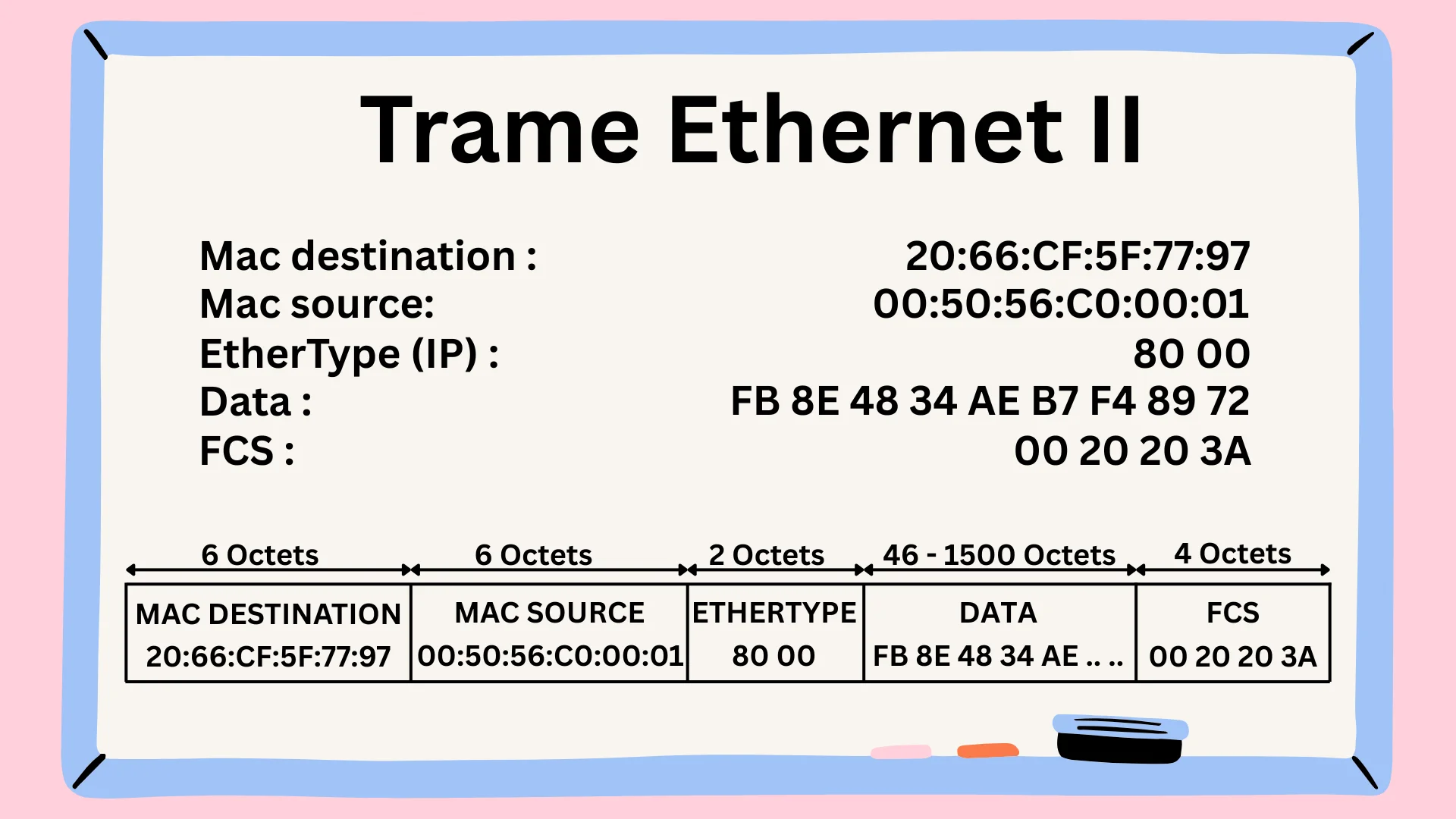

4 Structure d’une trame Ethernet
Une trame Ethernet contient, comme vu précédemment :
- Une adresse MAC source
- Une adresse MAC destination
- Les données utiles
Mais elle contient aussi d’autres informations importantes. Dans Ethernet II, par exemple, on trouve également :
- Le type de protocole réseau utilisé, appelé EtherType (par exemple IP, ARP, etc.).
- Un code de détection d’erreur (FCS – Frame Check Sequence)
Il existe certaines variantes d’Ethernet qui ajoutent d’autres informations, notamment pour la gestion des VLAN, que nous verrons plus tard.
Une trame Ethernet a une taille minimale de 64 octets et maximale de 1518 octets (hors extensions spécifiques).
